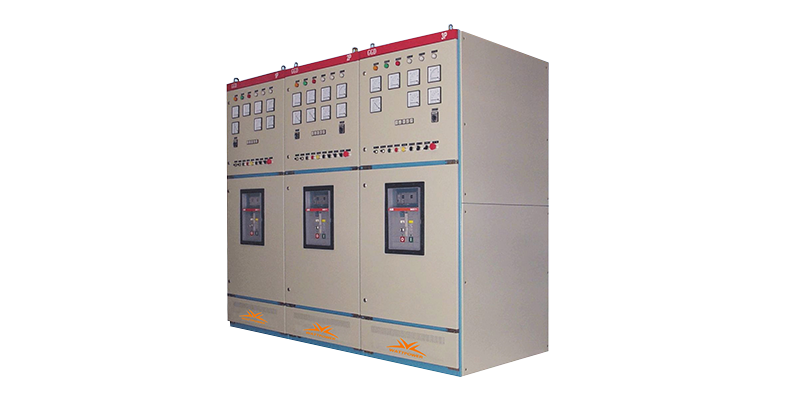

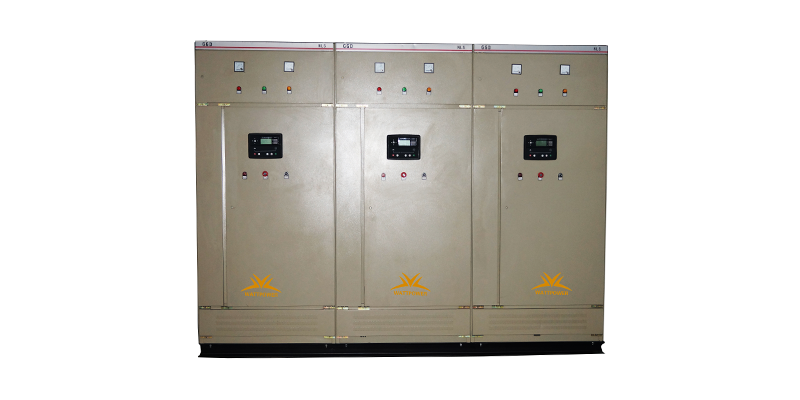

并机系统功能说明

实现控制器可测量并显示发电机组的交流电压、电流、频率、功率等电量参数。发电机组就地可以分别完成对应机组的手动合闸、分闸、报警复位、同期自动合闸等操作。

1、 自动并机，控制器可根据母排的电源的频率和相位自动调整发电机组的转速，当机组达到同期点时自动给出同期合闸信号，这个过程一般不超过5S。

2、 自动负载分配，在并机后控制器会自动根据设定的功率大小比例平均分配负载，采用等无差自动负载分配系统，反应灵敏性高，调节精度高，可根据不同功率发电机组，按大小比例平均分配总负载。由空载至满载，自动负载分配偏差率可控制在10%以内。具有PID闭环控制环节，在负载大幅波动时，能在转速发生变化前预先加大油量，而不象一般传统式调整系统需在转速（频率）下降后才加大油量的滞后特性，使电网性能优越。

3、 调峰功能，系统根据负载的容量以及在控制模块设定的程序自动控制并联运行机组的数量，使机组的整个运行有更好的经济性。

4、 软性加/减载和零功率分闸，在调峰功能中，在机组间的负载转移不是瞬时转移，因为瞬时转移会对整个并机系统造成电压波动，给机组和负载造成冲击；采用软性加/减载，使负载按一定的坡度转移，整个系统在转移过程中无冲击，当需要卸载一台机组，会将该机组的负载全部软性转移到其它机组上时，才会自动分闸。同样在一台机组同期并机后也是按设定的坡度加载，使之分配与其它机组同功率百分比的负载。

5、 故障显示，机组故障时联动跳闸。如机组在运行中因水温过高等问题而保护停机时，其并机开关将联动跳闸，避免逆功率而拖累其它运行机组，也可保护机组自身免于大电流突然分断时产生高尖脉冲烧毁励磁系统。此保护动作时，相应的故障指示灯亮。

6、 逆功率保护功能：当运行中机组之引擎或控制系统故障时（如引擎燃油阻塞），造成该机组不能正常出力，由其它机组拖动其进入电动机状态，加重了系统负担，此时，控制系统将会自动切断该机组，并发出警报。
